太阳能热水器安装图之一：手动控制太阳能热水器安装
是最简单的太阳能热水器的安装图，在用户房间内，打开进水阀门4，自来水通过打开的手阀1进入太阳能水箱，待水箱的水装满了，就会通过排气口3外接的管道流出来，流到用户的接水槽，用户看到水流出的信号，关掉进水阀。太阳能热水器进水过程结束。太阳能的水经一天太阳的照射，水温逐步提高，晚上就可以使用了。
太阳能热水器安装图之二：机械式自动进水安装
减压阀控制的机械自动进水方案
由于手动进水存在不方便的地方，人们采用了一些机械式自动进水的方法，在这里我们介绍二种比较普遍，安装比较简单又比较可靠的方案：减压阀如上图，是一种经常用到的机械式自动进水的控制部件，它的可靠性较高。

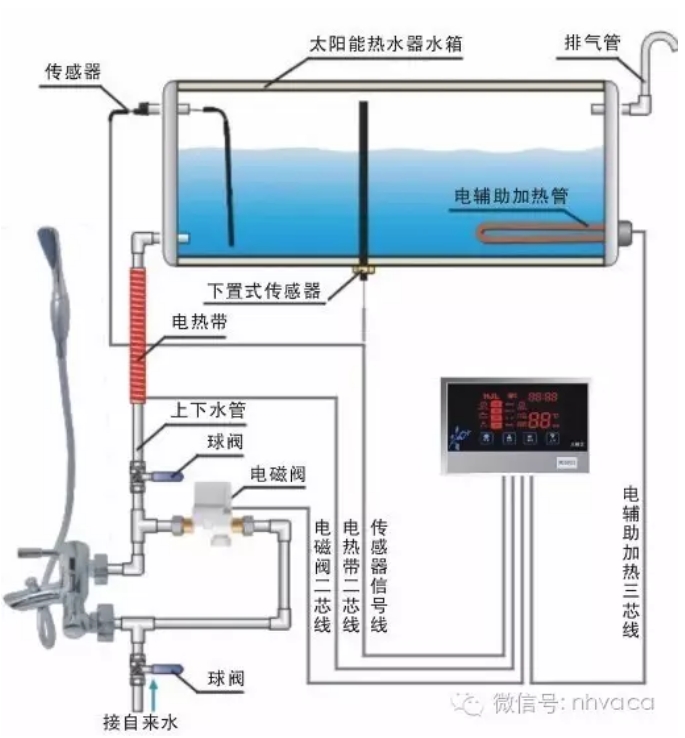

太阳能热水器安装图之三：带太阳能控制仪的太阳能热水器的安装
这是是太阳能热水器安装中应用的最广的方案，太阳能的运行由太阳能控制仪8控制，当太阳能热水器水箱水位低于最低水位时，由控制器打开电磁阀1，使得水箱进水，当水位升到用户设定的最高水位时，控制器关闭电磁阀1，进水停止。用户可以指定上水时间，当指定时间到时，只要水位不超过最高水位，控制器就打开电磁阀1进水，直至水位达到最高水位为止。控制器也可以手动强制进水：当按下手动进水键时，控制器打开电磁阀进水直到水位达到最高水位为止。控制器还可以控制电加热，当按下电加热键时，控制器导通电加热器7的电源，电加热器工作，直到用户指定的温度为止。当温度下降到指定温度以下3-5度，控制器重新启动电加热，将水加热至指定温度。用户还可以指定加热时间，在某一时间，太阳能水箱的温度达不到设定的温度，控制器就会导通电加热器，将水箱的水加热至设定的温度为止。控制仪还有保护作用，当水位下降到某一点时，电加热停止，直到水位回升到该点以上。
安装流程：
1.安装向阳
太阳能热水器应安装在无遮阳的地方，主体朝阳（正南或偏西10度左右），并固定牢固以免恶劣强风天气刮倒热水器。
2.主体安装顺序
热水器主体组装的顺序：先组装支撑架，后安装保温水箱，再安装真空集热管，最后安装漫反射板（即反光栅）。规范组装支架：先组装前支架，螺栓把前支架横框竖框连接起来，再将尾座安装在前支架竖框连接孔上。然后组装后支架，如果有中间框，那么一定要加中间框，并且要求与左右框分别在同一平面且三点同时着地。而后用连杆连接前后支架，并把桶托与前后支架用螺栓连接好，最后上铁鞋。装配完毕后，要保证后支架竖框与地面成直角，确保后期无安全隐患。
3.安装水箱与真空管
安装真空集热管时，先将尾托卡入尾托板，然后在真空集热管环形口外壁涂上一些洗洁精之类的润滑剂，套上防尘圈再将真空管轴线与水箱真空管孔轴对准，慢慢地旋进水箱内后，要小心地旋着拉回尾座上。在整个过程中应注意先安装保温水桶最外侧的两根真空集热管，调整好真空管与水箱孔四周间隙使之均匀，然后安装其余的真空管。
4.管道安装
热水器主体组装完成后，即可进行管道安装。保温水箱两侧盖上有五个孔，可根据实际需要灵活选择安装方式，但无论哪种安装方式，都必须妥善安装好通气管，上通气，下溢流，以免因通气不畅而胀坏或抽瘪水箱。
